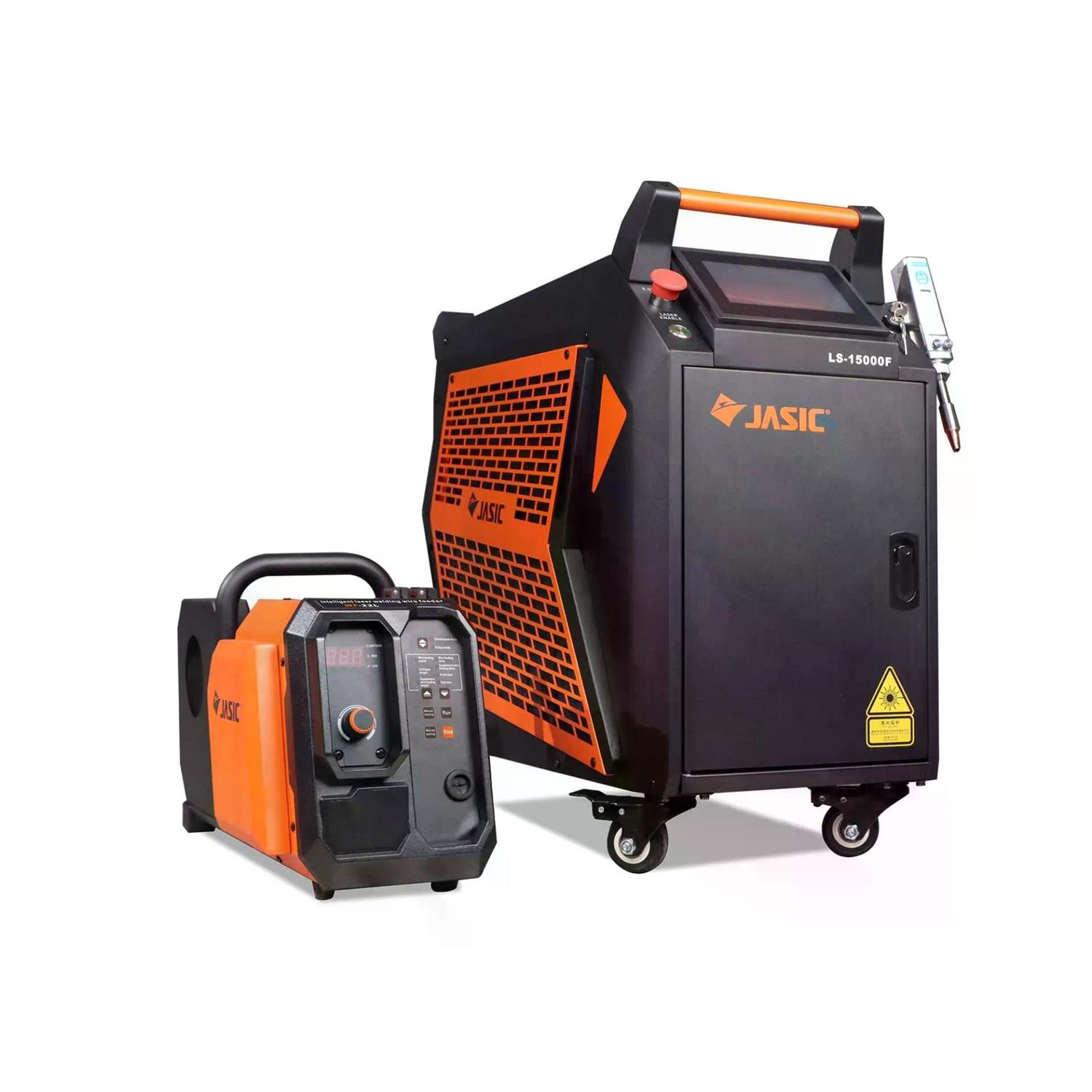

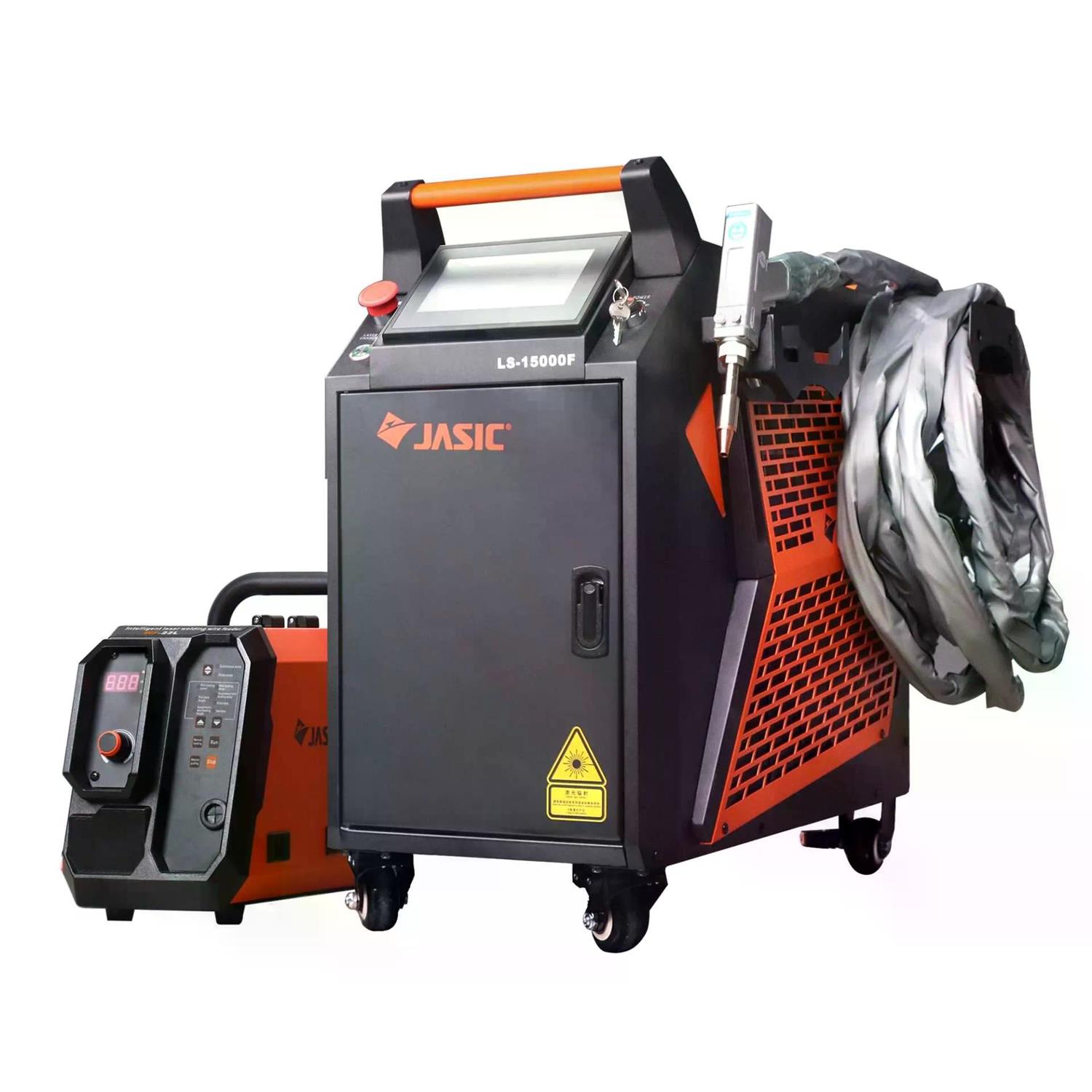

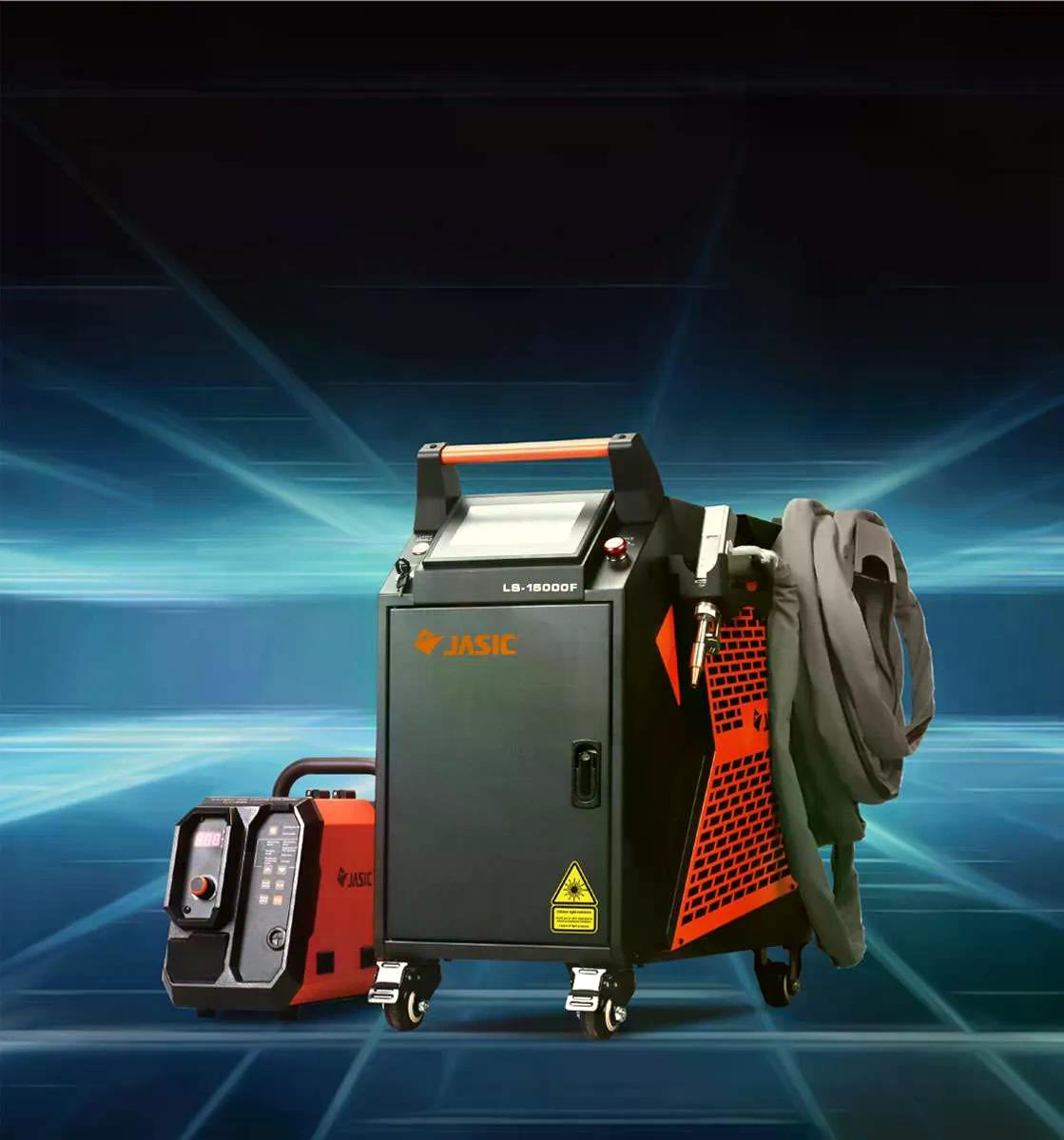

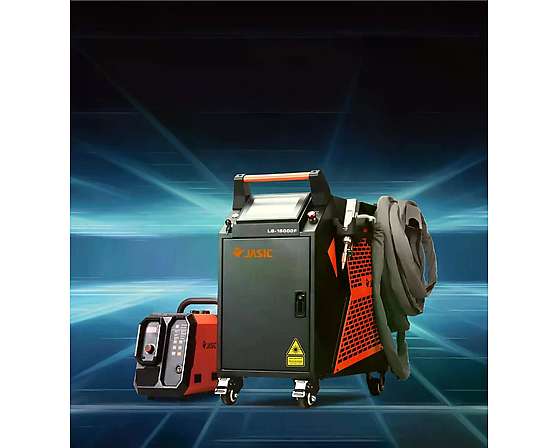

JASIC LASER - LS-15000F - s podávačom drôtu WF-22L

Táto sada spája výkonný ručný vláknový laser JASIC LS-15000F (1500 W) s profesionálnym 4-kladkovým podávačom drôtu WF-22L. Ide o kompletné riešenie pre laserové zváranie s prídavným materiálom - ideálnu voľbu pre zákazníkov, ktorí potrebujú zvárať silnejšie materiály, spoje s medzerou alebo vyžadujú plnohodnotný prídavný drôt pre vyššiu pevnosť a estetiku zvaru.

Ručný vláknový laser JASIC LS-15000F kombinuje tri funkcie v jednom zariadení - zváranie, rezanie a čistenie kovov. Kontinuálny vlnový (CW) lúč zaisťuje vysoko kvalitné zvarové spoje s minimálnou deformáciou, podrezaním či prepálením vďaka veľmi obmedzenej tepelne ovplyvnenej zóne (TOZ). Podávač WF-22L potom zaisťuje presné, plynulé a stabilné dávkovanie prídavného drôtu, čím výrazne zvyšuje kvalitu a kontrolu nad celým zváracím procesom.

Prečo zvoliť sadu LS-15000F s podávačom

• Zváranie s prídavným drôtom umožňuje premostiť medzery, doplniť chýbajúci materiál a zvýšiť pevnosť aj vzhľad zvaru.

• 4-kladkový podávač drôtu WF-22L pre rovnomerné a stabilné podávanie aj pri dlhodobej prevádzke.

• Kontinuálny aj pulzný režim podávania drôtu s plynule nastaviteľnou rýchlosťou 25–600 cm/min.

• Tri funkcie v jednom zariadení: zváranie s drôtom, rezanie aj precízne čistenie kovových povrchov.

• Pokročilý systém riadenia pohybu pre presné, opakovateľné a čisté rezy aj pri detailných tvaroch.

• Robustná all-in-one konštrukcia zdroja na kolieskach + samostatný stojan podávača pre flexibilné usporiadanie pracoviska.

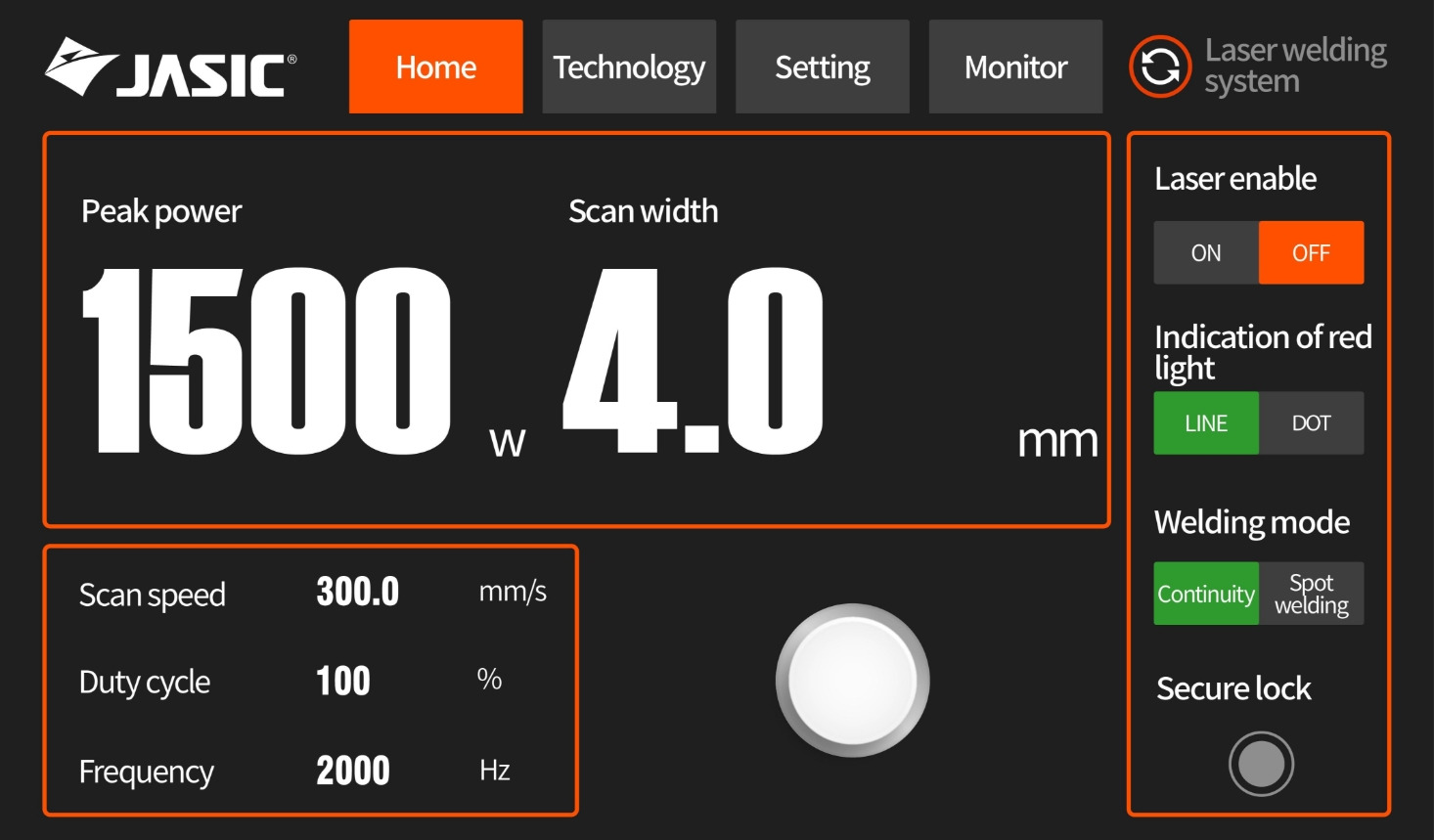

• Prehľadné dotykové ovládacie rozhranie: Domov, Technológia, Nastavenie, Monitorovanie.

Bezpečnostný uzemňovací zámok, riadené nájazdy výkonu a ochrana proti abnormálnej teplote chladiacej vody



Typické oblasti použitia

• Zámočnícka a kovovýroba – zváranie a úprava plechových dielov, konštrukcií a rámov.

• Automobilový a strojársky priemysel – presné zvary karosérií, výfukových systémov, nádrží a strojných dielov.

• Výroba nerezových a hliníkových konštrukcií, gastro zariadení, vzduchotechniky a nábytku z kovu.

• Opravárenstvo a servis – čistenie zvarov, odstránenie rozstreku a oxidácie bez poškodenia povrchu.

• Umelecké a dizajnové kovovýroby vyžadujúce estetický, minimálne viditeľný zvar.

Technické parametre — zdroj JASIC LS-15000F

Vstupné napájanie

AC 220 V (±10 %), 50 Hz / 60 Hz, 1 fáza

Vstupný výkon (príkon)

5,8 kW

Typ lasera

Vláknový laser (Fiber laser), kontinuálna vlna (CW)

Výstupný výkon lasera

1500 W

Centrálna vlnová dĺžka

1080 ± 10 nm

Stabilita výstupného výkonu (25 °C)

< ± 1,5 % (2 h)

Rozsah nastavenia výkonu

10% - 100%

Optické vlákno

Priemer jadra 25 µm, dĺžka 12 m, konektor QBH (kábel horáka cca 9 m)

Typ vedenia lúča

Optické vlákno

Prevádzkový režim

Kontinuálne alebo modulované

Hrúbka zvárania

0,5 – 5 mm (podľa materiálu a prídavného drôtu)

Zváracia medzera

≤ priemer zváracieho drôtu

Chladenie lasera

Vodné chladenie (integrovaný vodný chladič)

Chladivo chladiča

R-410A

Objem vodnej nádrže

8 l

Ochranný / rezný plyn

Argón, dusík (zváranie), stlačený vzduch (rezanie)

Tlak plynu

Zváranie > 3 bar; rezanie 4 – 7 bar

Ohnisková vzdialenosť (čistenie)

800 mm

Max. šírka čistenia

120 mm

Prevádzková teplota

-10 °C až +40 °C (pod 7 °C potrebná nemrznúca zmes)

Skladovacia teplota

20 °C až +55 °C

Relatívna vlhkosť

≤ 70 % pri 40 °C; ≤ 90 % pri 20 °C

Rozmery zdroja (D × Š × V)

773 × 410 × 737 mm

Hmotnosť zdroja

85 kg

Rozmery prepravného balenia

865 × 475 × 1035 mm

Hmotnosť balenia

103 kg

Ovládanie

Farebný dotykový panel — Domov / Technológie / Nastavenia / Monitorovanie

Bezpečnostná trieda lasera

Trieda 4 (IEC 60825-1)

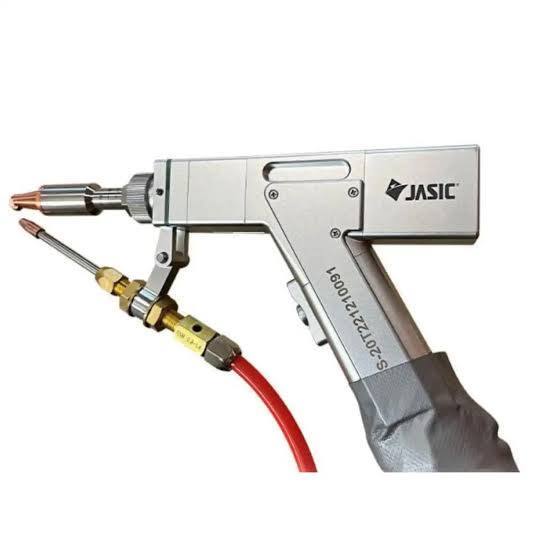

Súčasťou dodávky je ergonomický ručný laserový zvárací horák BW101-GS s integrovaným tlačidlom spúšte, kolimačnou a ohniskovou šošovkou, ochranným sklom proti rozstreku a odstupňovanou trubicou na presné vedenie drôtu. Konštrukcia horáka umožňuje ako zváranie, tak (po výmene trysky) aj laserové rezanie.

Ochranná šošovka

D20 × 3 mm

Ohnisková šošovka

D20 × 4,75 mm, F150

Kolimátorová šošovka

D20 × 4,9 mm, F60

Vodné prípojky (1# a 3#)

Φ 6 mm

Plynová prípojka (2#)

Φ 6 mm

Min. polomer ohybu kábla horáka

20 cm

Obsah balenia

• Zdroj JASIC LS-15000F s integrovaným vodným chladičom

• Ručný laserový zvárací/rezací horák BW101-GS

• Súprava náhradných šošoviek a trysiek (ochranná, ohnisková, kolimátorová šošovka)

• Zemniaci kábel so svorkou

• Napájací kábel

• Návod na obsluhu v slovenskom jazyku

• Podávač drôtu WF-22L (4-kladkový) vrátane ovládacieho a napájacieho kábla
